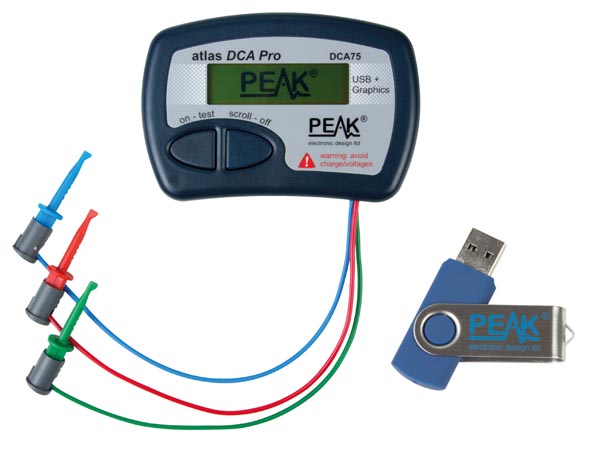

ANALIZADOR PARA COMPONENTES SEMICONDUCTORES CON TRAZADO DE CURVAS DCA75

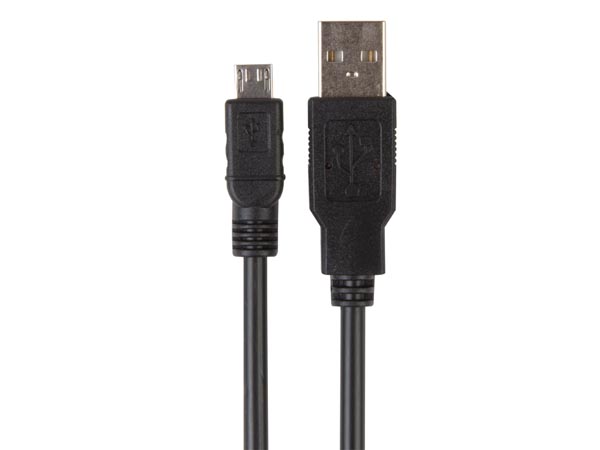

Tiene un avanzado y nuevo diseño que incorpora pantalla gráfica, comunicaciones USB, software de PC y una biblioteca mejorada de identificación de componentes.

Características
uso autónomo o con PC
identificación automática de componentes
identificación automática de la configuración de los pines
Identificación de características especiales de los componentes, tales como protección de diodos o puentes de resistencias en transistores
transistores bipolares: medición de ganancia y corriente de fuga, detección de silicio y germanio
medición de umbrales de puerta en ‘Enhancement Mode MOSFETs’
medición de caídas de tensión en semiconductores para diodos, LEDs y transistores (Base-Emitter)
desactivación automática y manual
Especificaciones
Specification Summary at 20°C (68°F) unless otherwise specified
corriente de pico de pruebas en cortocircuito (Isc): de -5.5 mA a 5.5 mA
tensión de pico de pruebas en circuito abierto (Voc): de -5.1 V a 5.1 V
transistor:
rango de ganancia (Hfe): 4 – 65 000
precisión de ganancia: ± 3% ± 5 Hfe
tensión de prueba Vceo: 2.0 V – 3.0 V
precisión Vbe: de -2% -20 mV a +2% + 20 mV
VBE para Darlington (shunted): 0.95 V – 1.80 V (0.75 V – 1.80 V)
umbral shunt base-emitter : 50 kΩ – 70 kΩ
corriente de prueba colector BJT: 2.45 mA – 2.55 mA
corriente de fuga BJT aceptable: 0.7 mA
MOSFET:
rango ‘gate threshold’: 0.1 V – 5.0 V
presisión de umbral: de -2% -20 mV a +2% + 20 mV
corriente de prueba ‘drain’: 2.45 mA – 255 mA
resistencia ‘gate’: 8 kΩ
corriente de prueba ‘depletion drain’: 4.5 mA
corriente de prueba drain-source JFET: 0.5 mA – 5.5 mA
Tiristor/Triac:
corriente de prueba ‘gate’: 4.5 mA
corriente de prueba ‘load’: 5.0 mA
diodo:
corriente de prueba: 5.0 mA
presición de tensión: de -2% -20 mV a +2% + 20 mV
Vf para la identificación de LEDs: 1.50 V – 4.00 V
short circuit threshold (umbral cortocircuito): 10 Ω
batería:
tipo: batería alcalina MN21 / L1028 / GP23A 12 V
rango de tensión: 7.50 V – 12 V
indicación de batería baja: < 8.5V
dimensiones: 103 x 70 x 20 mm (4.1″ x 2.8″ x 0.8″)
Weight per product (nett): 0.098kg (3.5oz)
temperatura de funcionamiento: 10°C ~ 40°C (50F ~ 104F)
