Tipo de relé electromagnético
Montaje PCB
Serie RM45N
Tiempo de funcionamiento 8 ms
Tiempo de apagado 5 ms
Corriente máx. de contactos 5 A
Tensión conectada max. 277 V CA
Tensión conectada max. 28 V CC
Carga CA @R* 5A / 250V CA
Carga CC @R** 5A / 28V CC
Resistencia de contactos 100 mΩ
Ráster de term. 7,62 mm
Clase de impermeabilidad IP64
Medidas interiores 20,5×10,6×15,6 mm
Temperatura de trabajo -40…70°C
Material de contactor AgSnO2
Peso 7 g
Vida eléctrica 1·105 ciclos
Durabilidad mecánica 1·108 ciclos

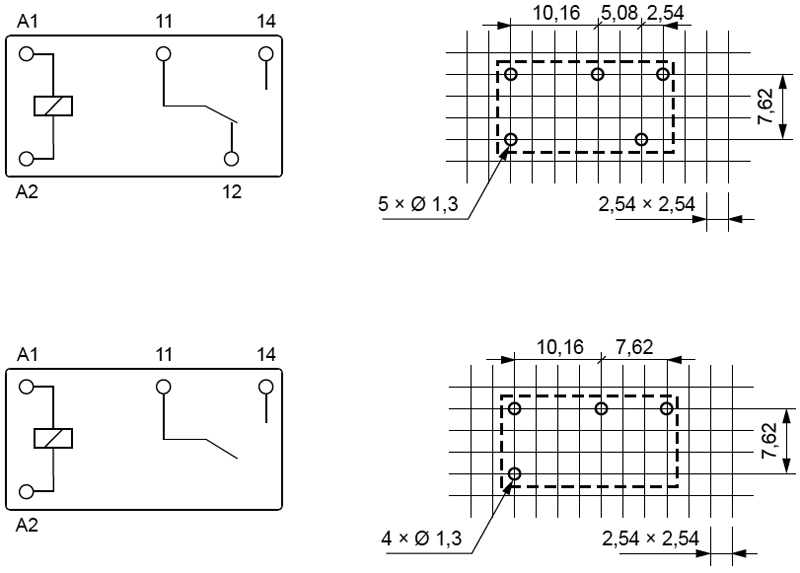

| Ref | Conf. contactos | Uinductor | Uinductormín | Uinductormáx | Rinductor | Pinductor | Versión |
|---|---|---|---|---|---|---|---|
| [V CC] | [V CC] | [V CC] | [Ω] | [mW] | |||
| SPDT | 5 | 3,75 | 5,5 | 56 | 450 | miniatura | |
| SPDT | 12 | 9 | 13,2 | 320 | 450 | miniatura | |
| SPDT | 24 | 18 | 26,4 | 1,28 k | 450 | miniatura | |
| SPST-NO | 5 | 3,75 | 5,5 | 56 | 450 | miniatura | |
| SPST-NO | 12 | 9 | 13,2 | 320 | 450 | miniatura | |
| SPST-NO | 24 | 18 | 26,4 | 1,28 k | 450 | miniatura | |
| SPST-NO | 5 | 3,75 | 5,5 | 125 | 200 | sensible, miniatura | |
| 1305280 | SPST-NO | 12 | 9 | 13,2 | 720 | 200 | sensible, miniatura |
| SPST-NO | 24 | 78 | 26,4 | 2,88 k | 200 | sensible, miniatura |
