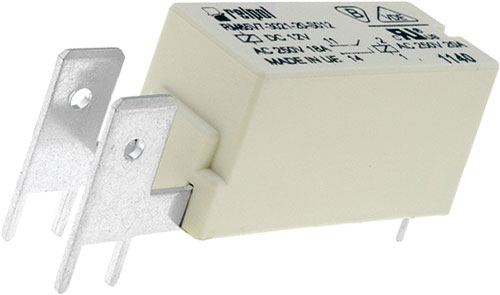

Fabricante RELPOL
Tipo de relé electromagnético
Montaje PCB
Configuración de contactos SPST-NO
Corriente máx. de contactos 20 A
Tensión conectada max 440 VCA
Tensión conectada max 250 VCC
Carga CA @R* 20A / 250V AC
Carga CC @R** 20A / 24V DC
Resistencia de contactos 100 mΩ
Ráster de term. 7,5 mm
Sal. para C.I.,
terminales 6,3×0,8mm
Tiempo de funcionamiento 8 ms
Tiempo de apagado 3 ms
Clase de impermeabilidad IP40
Medidas interiores 29 x 12,7 x 15,7 mm
Temperatura de trabajo -40…105°C
| Ref | Serie | Versión | Uinductor | Uinductormín | Uinductormáx | Rinductor | Pinductor |
|---|---|---|---|---|---|---|---|
| [VCC] | [VCC] | [VCC] | [Ω] | [mW] | |||
| RM85H7
|
faston horizontal | 12 | 9 | 36 | 580 | 250 | |
| RM85H7 | faston horizontal | 24 | 18 | 72 | 2,3 k | 250 | |
| RM85V7 | faston vertical | 6 | 4,5 | 18 | 144 | 250 | |
| 1305289 | RM85V7 | faston vertical | 12 | 9 | 36 | 580 | 250 |
| RM85V7 | faston vertical | 24 | 18 | 72 | 2,3 k | 250 | |
| RM85V7 | faston vertical | 48 | 36 | 144 | 9,34 k | 250 |
