Relés miniaturas serie RZ TE Connectivity ( 29 x 15,7 x 12,7 mm )

Tipo de relé electromagnético
Versión miniatura
Serie RZ
Montaje PCB
Tensión conectada max. 400 V CA
Tensión conectada max. 300 V CC

Capacidad de carga de contactos CA @R
(a carga resistiva) 16A / 250V CA
Capacidad de carga de contactos CC @R
(a carga resistiva) 16A / 24V CC
Corriente máx. de contactos 16A

Material de contactor AgNi 90/10
Durabilidad mecánica 1·106 ciclos

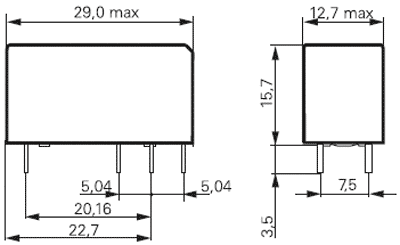

Medidas interiores 29×12,7×15,7 mm
Temperatura de trabajo -40…85°C

Descripción

Ref Configuración de contactos Uinductor Uinductormín Rinductor Pinductor Ráster de term.
[V CC] [V CC] [Ω] [mW] [mm]
RZ03-1A3-D012 SPST-NO 12 8,4 360 400 5
RZ03-1A4-D005 SPST-NO 5 3,5 60 420 5
RZ03-1A4-D012 69104191 SPST-NO 12 8,4 360 400 5
RZ03-1A4-D024 SPST-NO 24 16,8 1,44 k 400 5
RZ03-1A4-D048 SPST-NO 48 33,5 5,73 k 400 5
