Descripción

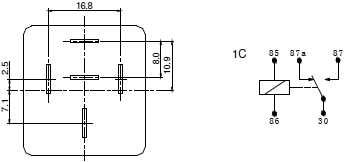

Ref | Configuración de contactos | Uinductor | Rinductor | Uinductormín | Uinductormáx | Iinductor | Sistema de salidas |
---|---|---|---|---|---|---|---|
[V CC] | [Ω] | [V CC] | [V CC] | [mA] | |||
1305275 | SPDT | 12 | 80 | 9 | 18 | 150 | |
1305277 | SPDT | 24 | 320 | 18 | 36 | 75 | |
Tipo de relé electromagnético
Versión de coche
Serie S10
Montaje soporte,
para panel
Corriente máx. de contactos 40 A
Carga CC @R* 40A / 12V CC
Salida conectores 6,3×0,8mm
Resistencia de contactos 100 mΩ
Peso 40 g
Pinductor 1,8 W
Durabilidad mecánica 1·107 ciclos
Vida eléctrica 1·105 ciclos
Material de contactor aleación de plata
Tiempo de funcionamiento 10 ms
Tiempo de apagado 10 ms
Temperatura de trabajo -30…80°C

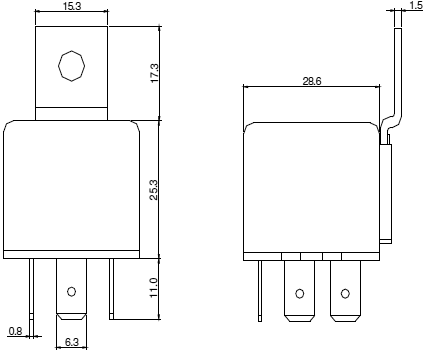

Medidas interiores 28,6×28,6×25,3 mm
Ref | Configuración de contactos | Uinductor | Rinductor | Uinductormín | Uinductormáx | Iinductor | Sistema de salidas |
---|---|---|---|---|---|---|---|
[V CC] | [Ω] | [V CC] | [V CC] | [mA] | |||
1305275 | SPDT | 12 | 80 | 9 | 18 | 150 | |
1305277 | SPDT | 24 | 320 | 18 | 36 | 75 | |
