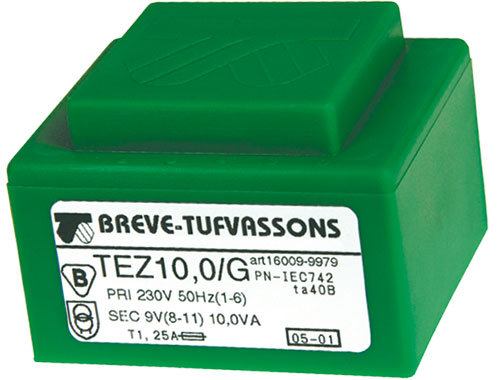

Transformadores cerrados para C.I. 230v ac

Tipo de transformador cerrado
Montaje PCB
Resistencia eléctrica del aislamiento 4kV/60s
Clase de impermeabilidad IP00
Conforme a norma PN-EN 61558-1:2000,
PN-EN 61558-2-1:2000,
PN-EN 61558-2-6:2000

Añadir al presupuesto
Categoría:

Descripción

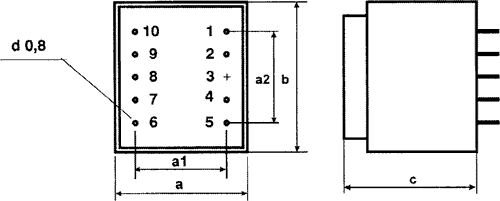

Ref Potencia Usec. 1 Usec. 2 Ibob. sec. 1 Ibob. sec. 2 Medidas interiores
[VA] [V] [V] [mA] [mA] mm
0,5 6 – 83,3 – .
0,5 6 6 41,6 41,6
0,5 7,5 – 66,6 –
0,5 7,5 7,5 33,3 33,3
0,5 9 – 55,5 – .
1820810 0,5 9 9 27,7 27,7 22,6×21,7×19
0,5 10,5 – 47,6 – .
0,5 10,5 10,5 23,8 23,8 .
0,5 12 – 41,6 – .
0,5 12 12 20,8 20,8
0,5 15 – 33,3 – .
0,5 15 15 16,6 16,6 .
0,5 18 18 13,8 13,8
1820905 1 21 – 47 – 33.4×28.9×14.9
1820912 1,5 9 9 83 83 28X33X22
1820903 1,5 10 – 100 – 28X33X22
1820924 1,5 12 – 125  – 28X33X22
1820923 1,5 12 12 62.5 62.5 28X33X22
1,5 15 15 5 50
1,5 18 – 83,3 – .
1,5 18 18 41,6 41,6
1,5 24 – 62,5 – .
1,5 24 24 31,2 31,2 .
1820940 2,3 6 – 383 – 32.5×27.5×23.8
2 6 6 166,6 166,6
2 7,5 – 266,6 – .
2 7,5 7,5 133,3 133,3 .
2 9 – 222,2 –
2 9 9 111,1 111,1 .
2 10,5 – 190,4 – .
2 10,5 10,5 95,2 95,2
2 12 – 166,6 –
2 12 12 83,3 83,3
2 15 – 133,3 – .
2 15 15 66,6 66,6
1820590 2 18 – 111,1 –
2 18 18 55,5 55,5
2 24 – 83,3 –
2 24 24 41,6 41,6
2,5 6 – 416,6 –
6910055 3 6 6 250 250 .
1820580 2,5 7,5 – 333,3 – .
2,5 7,5 7,5 166,6 166,6
2,5 9 – 277,7 –
2,5 9 9 138,8 138,8
2,5 10,5 – 238 – .
2,5 10,5 10,5 119 119
2,5 12 – 208,3 –
2,5 12 12 104,1 104,1
2,5 15 – 166,6 –
2,5 15 15 83,3 83,3
2,5 18 – 138,8 –
2,5 18 18 69,4 69,4
2,5 24 – 104,1 –
2,5 24 24 52 52
2,5 6 – 416,7 –
2,5 6 6 208,3 208,3 .
2,5 7,5 – 333,3 –
2,5 7,5 7,5 173,3 173,3
2,5 9 – 277,8 –
2,5 9 9 138,9 138,9 .
1820900 2,6 9 – 289 – 32.5×27.5×27.4
1820925 2.6 12 – 217 32.5×27.5×27.4
1820917 3 8 – 250 – 32.5×27.5×29.8
1820926 3 12 – 250 – 32.5×27.5×34
1820919 3 12 12 230 32.3×27.3×29
2,5 15 15 83,3 83,3
2,5 18 – 138,9 –
2,5 18 18 69,4 69,4 .
2,5 24 – 104,1 –
2,5 24 24 52 52
4 6 – 666,6 –
1820921 4.5 6 6 370 370 35X41.4X28.3
4 7,5 – 533,3 – .
4 7,5 7,5 266,6 266,6
4 9 – 444,4 –
4 9 – 444,4 – .
4 9 9 222,2 222,2
4 10,5 – 380,9 –
4 10,5 10,5 190,4 190,4 .
1820928 4 12 – 333,3 – 40.6×34.9×28.1
1820930 4 12 12 166,6 166,6 40.6×34.9×28.1
1820911 4 15 – 266,6 – .
1820933 4 15 15 133,3 133,3 42x35x29
4 18 – 222,2 – .
4 18 18 111,1 111,1
1820963 4 24 – 166,6 – 42x35x29
4 24 24 83,3 83,3 .
1820936 5  18 – 278 – 44,25x37x32,25
1820922 6 6 6 500 500 38X45X32
1820250 6 7,5 – 800 800 38X45X32
6 7,5 7,5 400 400
1820913 6 9 – 666,6 – 38X45X32
6 9 9 333,3 333,3 .
6 10,5 – 571,4 –
6 10,5 10,5 285,7 285,7 .
6 12 – 500 – .
1820945 6 12 12 250 250 38X45X32
1820935 6 15 – 400 – 38X45X32
1820948 6 15 15 200 200 38X45X32
6 18 – 333,3 – .
6 18 18 166,6 166,6 .
6 24 – 250 –
1820952 6 24 24 125 125 38X45X32
10 6 – 1666,6 –
10 6 6 833,3 833,3 .
10 7,5 – 1333,3 –
10 7,5 7,5 666,6 666,6 .
10 9 – 1111,1 –
10 9 9 555,5 555,5
10 10,5 – 952,3 –
10 10,5 10,5 476,1 476,1 .
1820360 10 12 – 833,3 – 44X52X35
1820946 10 12 12 416,6 416,6 44X52X35
10 15 – 666,6 – .
10 15 15 333,3 333,3
10 18 – 555,5 –
10 24 – 416,6 – .
10 24 24 208,3 208,3 .
16 6 – 2666,6 –
16 6 6 1333,3 1333,3 .
16 7,5 – 2133,3 – .
16 7,5 7,5 1066,6 1066,6 .
1821020 16 18 18 444 444 57X47X39
1821050 18 9 9 1000 1000 52X44X41,5
16 10,5 – 1523,8 –
16 10,5 10,5 761,9 761,9 .
16 12 – 1333,3 – .
16 12 12 666,6 666,6 .
16 15 – 1066,6 – .
16 15 15 533,3 533,3
16 18 – 888,8 – .
16 18 18 444,4 444,4 .
16 24 – 666,6 – .
16 24 24 333,3 333,3
20 12 – 1666,6 – .
20 12 12 833,3 833,3 .
20 15 – 1333,3 –
20 18 – 1111,1 – .
20 24 – 833,3 –
1821130 25 12 – 2083,3 – 52X44X35
25 12 12 1041,6 1041,6
25 15 – 1666,6 –
25 18 – 1388,8 – .
25 24 – 1041,6 –
30 12 – 2500 – .
30 12 12 1250 1250
1821000 30 15 – 2000 – 53,8X63,6X56,5
30 18 – 1666,6 –
1820950 50 12 – 4167 – 87.2x61x66.5
