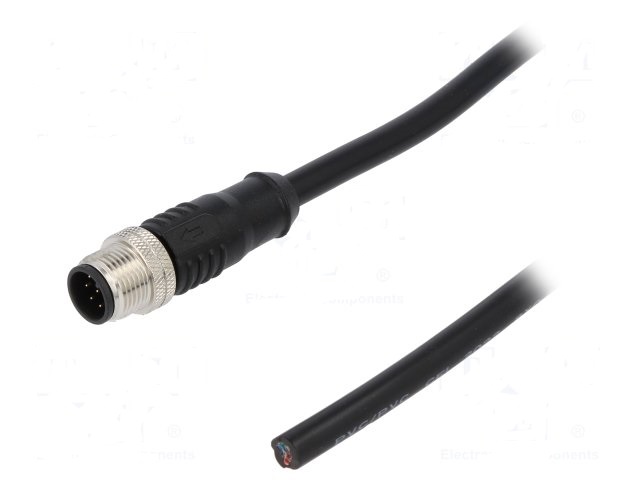

Conectores M12 impermeables y resistentes a polvo con cable
Los conectores M12 son estándares industriales circulares con una rosca de cierre de 12 mm, utilizados en automatización, sensores, actuadores y redes de campo debido a su robustez y estanqueidad.
La polarización (o codificación) es una característica de diseño físico (muescas y ranuras) evitando errores de conexión, asegurando que solo se acoplen los conectores macho y hembra compatibles.
Significado de los códigos más comunes y la polarización:
1. Codificación M12 (Tipos de Polarización)
La codificación asegura la alineación precisa de los pines y previene la conexión de cables de alimentación en puertos de datos.
Código A (Estándar): Uso general. Sensores, actuadores, alimentación de CC de baja potencia.
Código B: Utilizado en sistemas de bus de campo (Profibus, Interbus).
Código C: Doble ranura para evitar errores, usado en alimentación de CA.
Código D: Ethernet industrial y PROFINET (Fast Ethernet 100 Mb/s).
Código K/L: Alimentación de alta potencia (CC), estándar para motores pequeños o bloques E/S.
Código X: Ethernet de alta velocidad (hasta 10 Gb/s) con blindaje superior.
2. Significado del Código de Colores (Cableado)
El código de colores M12 estandariza qué cable va a qué pin para facilitar la instalación. Aunque existen variaciones, el código A de 4 pines suele seguir esta regla:
Pin 1: Marrón (VCC, 24V+)
Pin 2: Blanco (Señal)
Pin 3: Azul (GND, 0V)
Pin 4: Negro (Señal/Carga)
3. Polarización Física
Muesca única: Los códigos A, B, D tienen muescas diferentes en el aislamiento de plástico para asegurar que un conector código A no entre en uno código B, aunque tengan el mismo número de pines.
Asimetría: Las muescas no están dispuestas de forma simétrica, forzando una única orientación al enchufar.
4. Características Generales
Número de pines: Varía de 3 a 17 pines según la aplicación.
Clasificación IP: Diseñados para entornos difíciles, generalmente IP67 o IP68.
